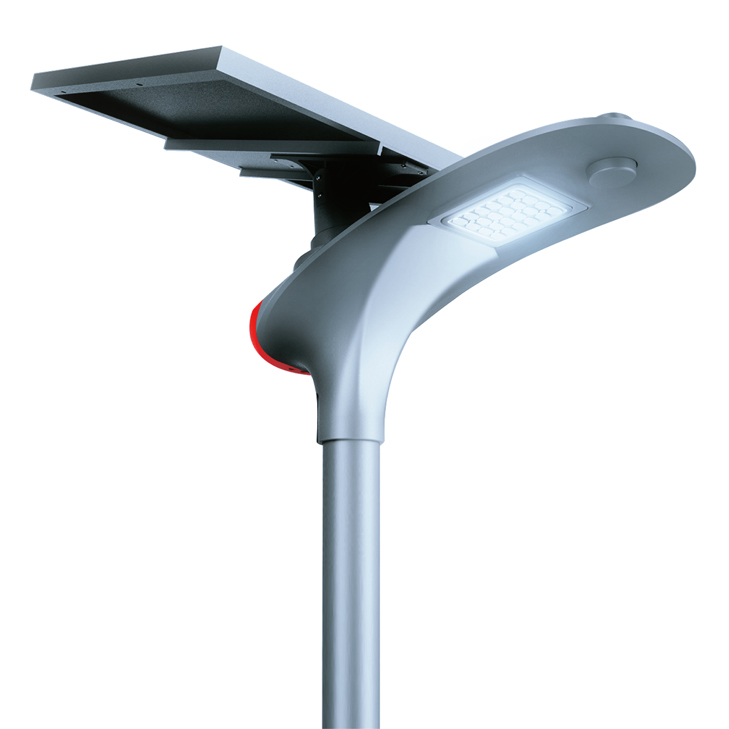

太陽能路燈為人們出行提供了便利，為人類賴以生存的地球減少了能源消耗，是綠色節能環保產品。太陽能路燈中有一個非常重要的組件——太陽能路燈控制器，太陽能路燈控制器協調著各組件的工作，使整個太陽能光伏系統高效，安全的運作。那么，太陽能路燈控制器的硬件組成部分有哪些?接下來源碼太陽能路燈技術人員為我們解答：

       1、電源輸入部分

       電源輸入部分包括對市電輸入、蓄電池輸入、太陽能電池輸入起保護作用的反接保護電路和充放電及供電切換電路。充放電及供電切換電路實現市電供電和蓄電池供電的切換，以及實現太陽能電池對蓄電池的充電控制、蓄電池的放電控制，同時，向輸出部分的MOSFET穩壓及短路保護電路提供電源。

       2、數據采集顯示控制部分

       數據采集顯示控制部分包括控制按鍵、LED顯示電路，電壓電流采集、溫度采集，感光采集和均衡電路?？刂瓢存I包括測試按鍵、菜單選擇鍵和參數選擇鍵。測試按鍵可使控制器進入測試狀態;菜單選擇鍵用來選擇工作模式，每按一下菜單選擇按鍵，模式值將會變換一次，同時也會顯示該模式下的對應參數，此時，按下參數選擇按鍵則可設置該模式下的運行參數;系統的運行模式和參數等重要數據均保存在芯片內部，掉電后不丟失，使調節更加方便，系統工作更可靠。

       LED顯示電路包括5個發光二極管的狀態顯示和2個數碼管的運行參數顯示，5個LED發光二極管用來顯示太陽能電池、蓄電池、市電、負載1、負載2的工作狀態，2個數碼管在進行參數設置時分別顯示模式和該模式下的參數，在沒有進行參數設置時顯示溫度。電壓采集、電流采集、溫度采集、感光采集分別完成對蓄電池和太陽能電池電壓、放電電流、溫度狀態、光照情況的采集，并將這些信號供ARM處理器運算處理，電壓電流采集電路受ARM處理器的控制，從而控制均衡電路是否工作。

       3、ARM處理器部分

       ARM處理器采用飛利浦公司ARM芯片LPC2134，該芯片是高端的32位實時處理器，在整個系統中處于核心地位。對采集模塊采集來的數據進行分析處理，做出相應決策，控制充放電及供電切換電路、電壓電流采集電路、MOSFET穩壓及短路保護電路和軟開關，實現對蓄電池的充放電控制、對控制器的保護控制、對輸出負載的通斷控制。

       當太陽能電池不能正常向負載供電時，市電通過控制器上的充放電及供電切換電路、穩壓及短路保護電路和軟開關，可自動單獨給負載供電而非市電直接加到蓄電池上面的接入方式，可減小市電對蓄電池和市電電源造成的損壞，能有效減少市電電源功率配置。整個切換過程實現軟切換，不會對負載和蓄電池造成沖擊，負載工作不受影響。

       4、輸出部分

       輸出部分包括MOSFET穩壓及短路保護電路和軟開關。在ARM處理器的控制下，MOSFET穩壓及短路保護電路實現短路保護和穩壓輸出，軟開關實現雙路輸出獨立的通斷控制。

       以上就是關于太陽能路燈控制器的硬件組成部分的講解，它主要由電源輸入、數據采集顯示控制、ARM處理器、輸出部分組成。控制器帶有按鍵、顯示電路，可以方便地設置運行模式和運行參數，同時顯示電路也可直觀地顯示當前的運行狀態。
